产品介绍

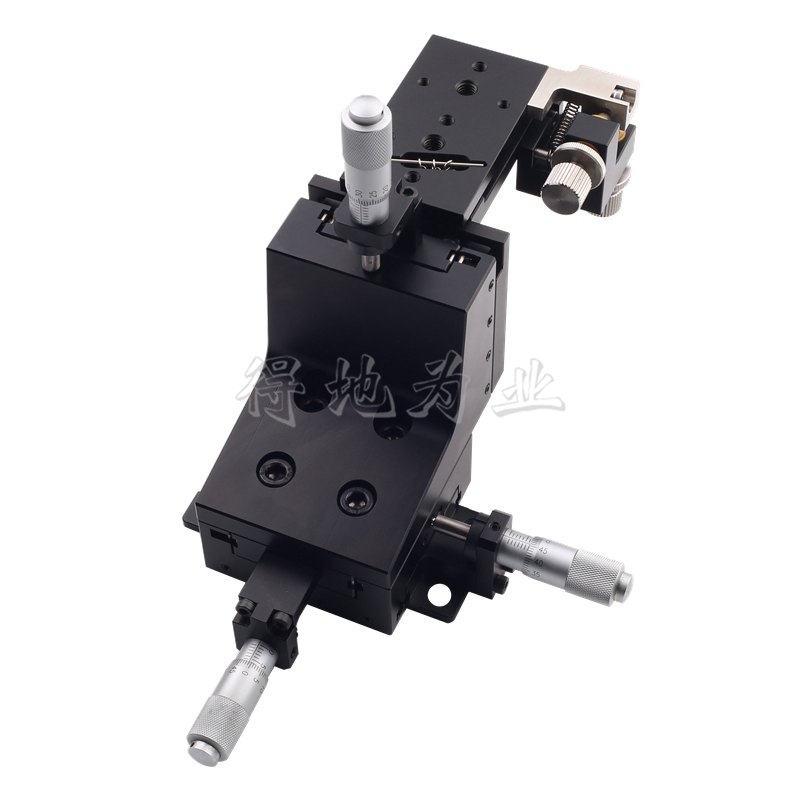

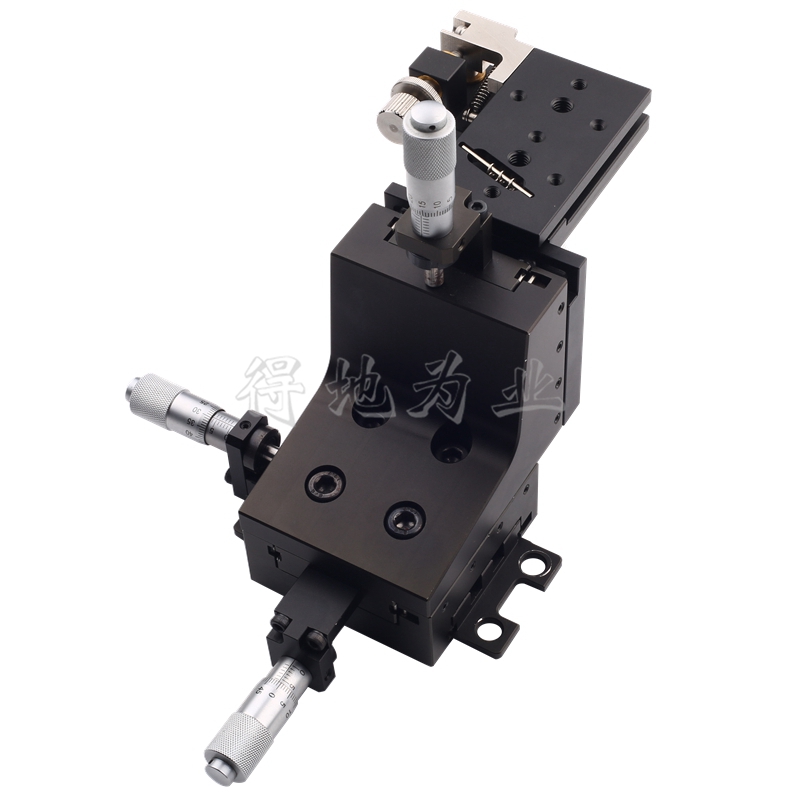

手动微调架 三维XYZ燕尾式微调架
产品特点：
■ 铝合金材质精密加工，表面黑色氧化；
■ 采用弹簧复位，消除轴间间隙；
■ 微分头在位移台的侧面放置，操作方便；
■ 采用高精度交叉滚柱导轨，高精度，承载大，寿命长；
■ 台面和底座分布标准孔距的安装孔，方便安装， 可与其他系列微调架组合成多维调整架。
产品参数：
产品特点：
■ 铝合金材质精密加工，表面黑色氧化；
■ 采用弹簧复位，消除轴间间隙；
■ 微分头在位移台的侧面放置，操作方便；
■ 采用高精度交叉滚柱导轨，高精度，承载大，寿命长；
■ 台面和底座分布标准孔距的安装孔，方便安装， 可与其他系列微调架组合成多维调整架。
产品参数：
|
产品型号 |
F60-G85FR |
F60-G85FL |
|
台面尺寸 |
67*37.5mm |
|
|
导轨 |
滚珠导轨 |
|
|
行程 |
XY:±6.5mm;Z：±6.5mm |
|
|
倾斜：XY平面±3°；XZ平面：±3° |
||
|
驱动方式 |
微分头（螺距0.5mm/0.25mm） |
|
|
最小读数 |
10μm/5μm |
|
|
承重 |
水平安装0.5kgf |
|
|
材料 |
铝合金 |
|
|
表面处理 |
表面黑色氧化 |
|
