多轴组合系列
S60-05M(R/L)

S60-05M(R/L)

产品说明
■ 铝合金材质精密加工,表面黑色氧化;
■ 采用弹簧复位,消除轴向间隙;
■ 微分头在位移台侧面放置,操作更加方便;
■ 采用高精度交叉滚柱导轨,精度更高,承载较大,寿命长;
■ 台面和底座分布标准孔距的安装孔,方便安装和组合;
产品介绍

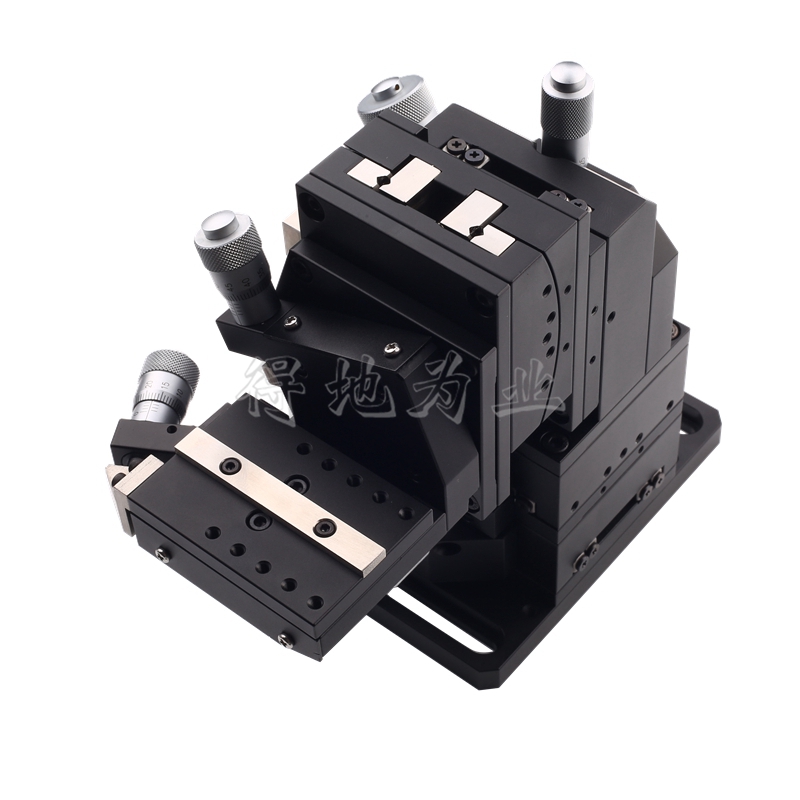

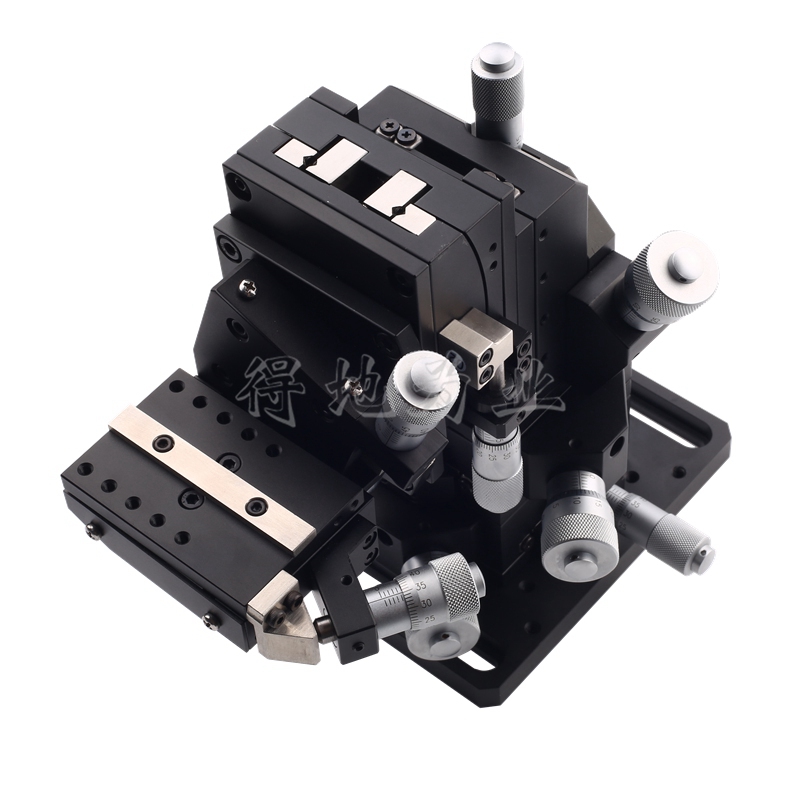

手动微调架 六维XYZ+θ微调架
产品特点:
■ 铝合金材质精密加工,表面黑色氧化;
■ 采用弹簧复位,消除轴向间隙;
■ 微分头在位移台侧面放置,操作更加方便;
■ 采用高精度交叉滚柱导轨,精度更高,承载较大,寿命长;
■ 台面和底座分布标准孔距的安装孔,方便安装和组合;

产品参数:

产品型号

S60-05MR

S60-05ML

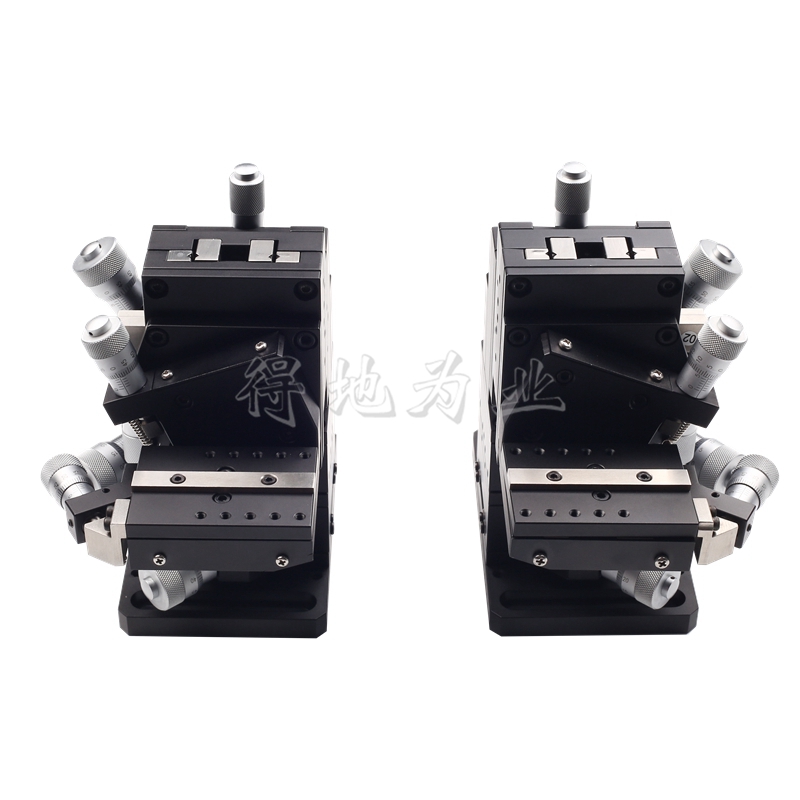

操作位置

R(右向)

L(左向)

台面尺寸

42*60mm

导轨

十字交叉滚柱导轨

行程

粗调:XYZ ±6.5mm; 精调:XYZ ±0.3mm

θX:±5mm;θY:±2.5mm θZ:±2.5mm

驱动方式

微分头(螺距0.5mm/0.25mm)

最小读数

10μm/5μm

承重

水平安装1kgf

材料

铝合金

表面处理

表面黑色氧化
