垂直耦合系统解决方案

来源:深圳市得地为业科技有限公司发表时间:2016-12-23

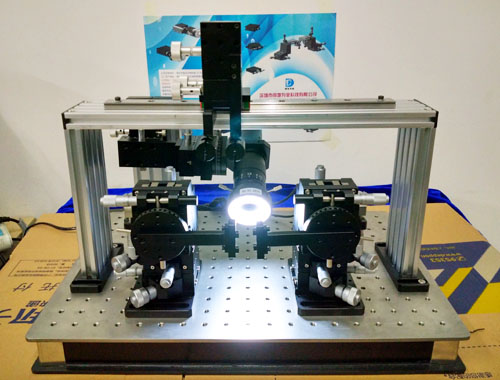

垂直耦合封装系统


一)系统主要单元参数

微调架名称

/手动

移动量

最小分辨率



左入射,出射端微调架

X/Y/Z

手动

±6.5MM

0.5微米

θx

θY

θZ



手动



±2.5°



29/

上方旋转

θ

手动

±180°

55/


二)组成部分
♦ 对准单元
♦ 波导夹具单元
♦ 波导侧面观察单元
♦ 后端观察单元
♦ UV点胶及固化单元
♦ 防震台,仪器支架

三)产品特色
♦ 四维可调,精准、调节精度可靠
♦ 镜头四维可调,并可实现360°调节
♦ 采用 1200W像素的高清摄像头,实际放大倍数300倍
♦ 紫外光照射灯头角度距离多维度可调,缩短固化时间,实现优良固化效率
♦ 采用长行程导轨,调节速度快,一致性好
♦ 采用分体式结构,UV固化调节和观察互不影响
♦ 支持端面有倾斜角度的波导,极限倾角45°
♦ 完全实现国产化,节约成本,适合量产
♦ 交期短。 专业的技术支持和售前售后服务
