FZ13-620JC

产品说明: ■ 铝合金材质精密加工;
■ 采用弹簧复位，消除轴向间隙；
■ 微分头在微调架中心和侧面放置，操作更加方便 ;
■ 侧面锁紧方式特殊设计，增强台面锁紧的稳定性 ;
■ 采用十字交叉滚柱导轨，精度更高，承载较大，寿命长
■ 可选配0.25螺距的微分头提高定位精度;

产品介绍

手动微调架一维X轴微调架

产品特点：

■ 铝合金材质精密加工
■ 采用弹簧复位，消除轴向间隙
■ 微分头在微调架中心和侧面放置，操作更加方便
■ 侧面锁紧方式特殊设计，增强台面锁紧的稳定性
■ 采用十字交叉滚柱导轨，精度更高，承载较大，寿命长，
■ 可选配0.25螺距的微分头提高定位精度
产品参数：

产品型号 FZ13-620J（C/L/R）

操作位置中（C）、右（R）、左（L）

台面尺寸 60mmX60mm

导轨十字交叉滚柱导轨

行程 ±6.5mm

驱动方式微分头（螺距0.5mm/0.25mm）

最小读数 10µm/5µm

精度 0.01mm

平行度 0.02mm

重量 0.24kg

承重 2.0kgf

材料
铝合金

表面处理表面黑色氧化

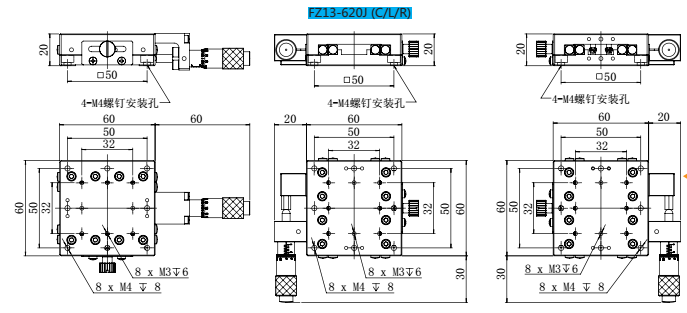

产品尺寸图：

下一篇：F13-416JR

上一篇：FZ13-620JL

产品型号	FZ13-620J（C/L/R）
操作位置	中（C）、右（R）、左（L）
台面尺寸	60mmX60mm
导轨	十字交叉滚柱导轨
行程	±6.5mm
驱动方式	微分头（螺距0.5mm/0.25mm）
最小读数	10µm/5µm
精度	0.01mm
平行度	0.02mm
重量	0.24kg
承重	2.0kgf
材料	铝合金
表面处理	表面黑色氧化
