xyθ轴系列

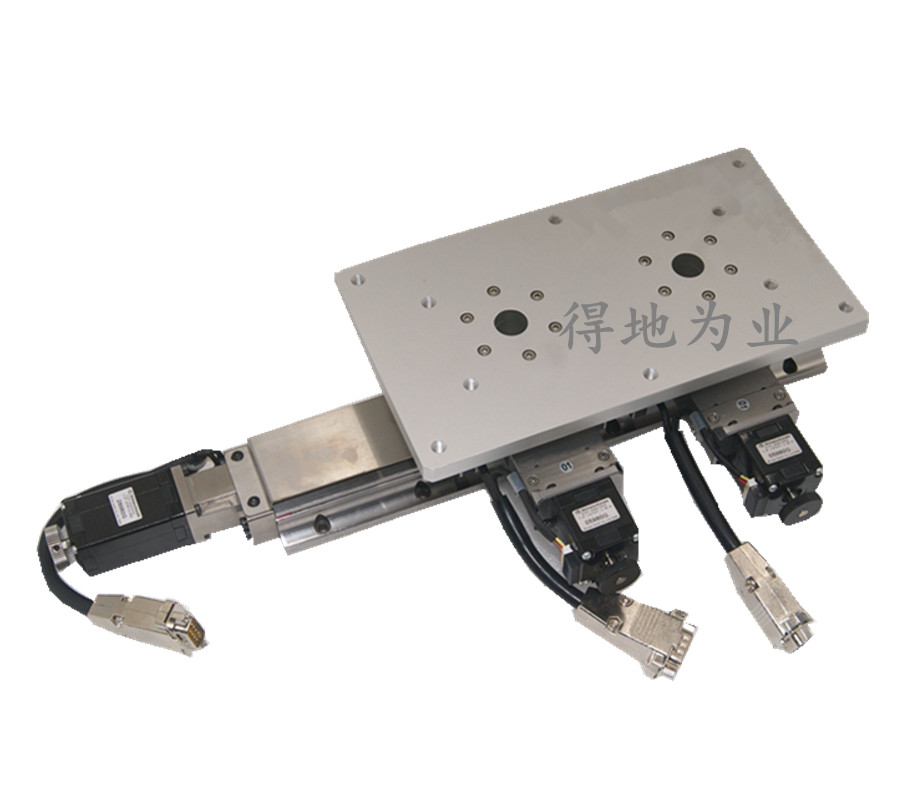

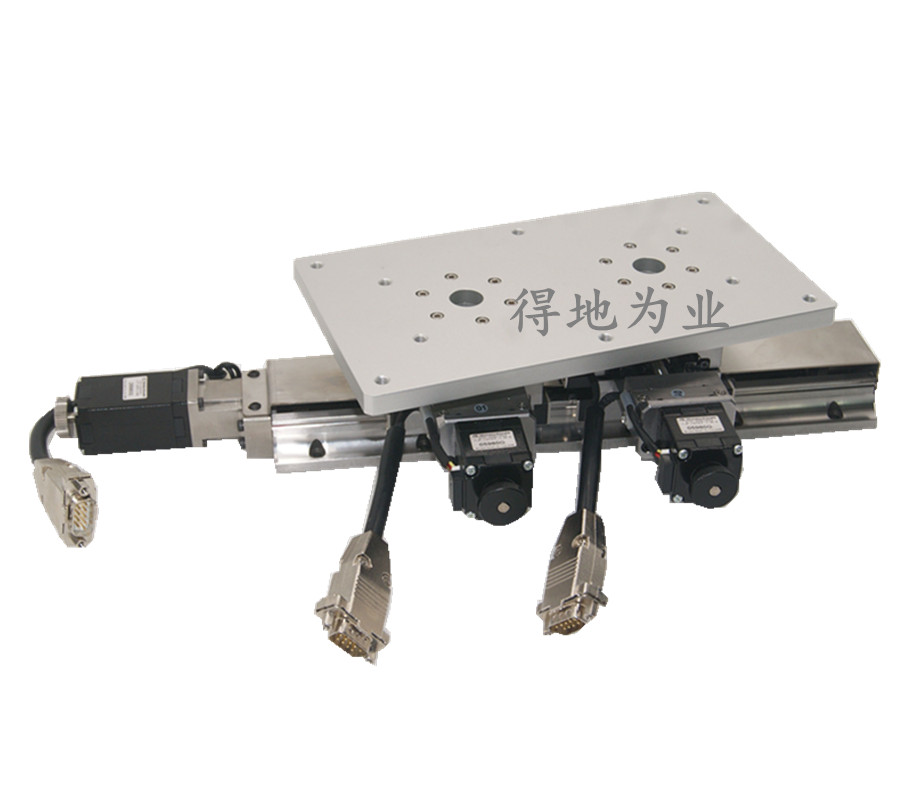

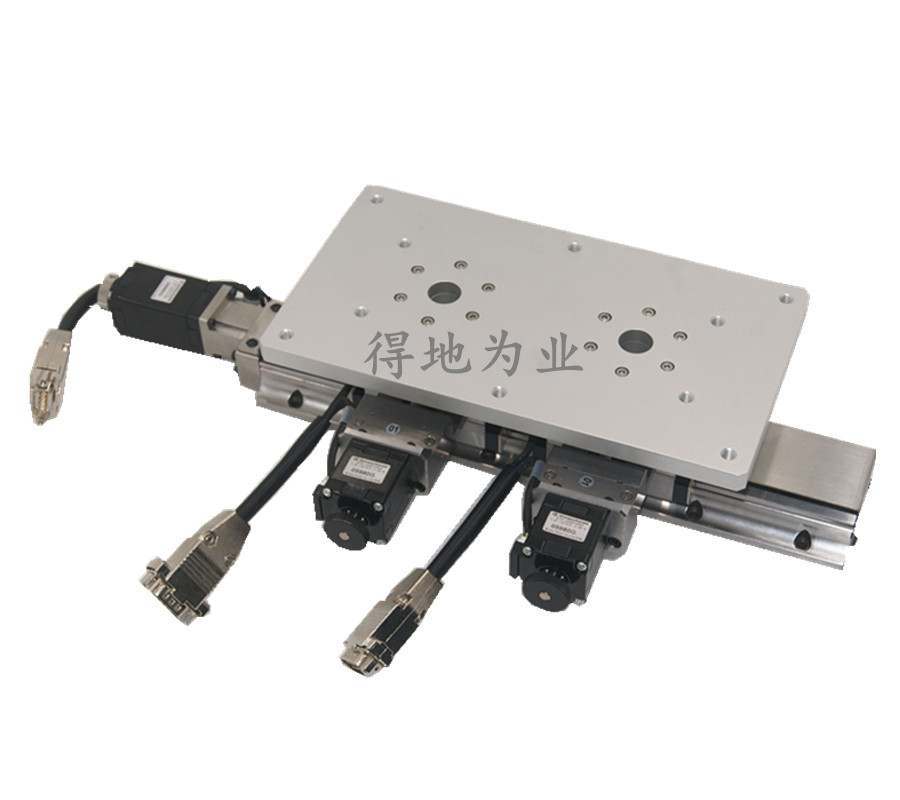

XYR-7530

XYR-7530

产品说明
1)X轴最大行程75mm
2)Y1轴行程30mm
3)Y2轴行程30mm
4)旋转角度±18°
5)工作台材质铝合金6061,基座材质相当于440C不锈钢
6)标配步进电机和RS232接口,方便安装连接控制器
7)采用精密滚珠丝杆及螺纹研磨丝杆可供选择,重复定位精度和绝对定位精度好,轴向间隙小,寿命长
产品介绍

产品描述:

1 X轴最大行程75mm

2 Y1轴行程30mm

3 Y2轴行程30mm

4 旋转角度±18°

5 工作台材质铝合金6061,基座材质相当于440C不锈钢

6 标配步进电机和RS232接口,方便安装连接控制器

7 采用精密滚珠丝杆及螺纹研磨丝杆可供选择,重复定位精度和绝对定位精度好,轴向间隙小,寿命长

8 防松和防轴窜动结构,有效防止丝杆松动,轴向窜动,有效保证重复定位精度和绝对定位精度,特别适合高速往复运动

9 导轨采用一体式滚珠导轨,运动流畅,无需紧固螺栓,实现了薄型化

10)精密电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高

11)步进电机和丝杆通过高品质弹性联轴器连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

12)配有手轮,方便调试

13)装有零位和限位开关,方便准确的定位和保护产品

14)底座有标准孔距的螺纹孔和通孔,方便安装固定

15)可换伺服电机和光栅尺,做闭环控制,接受产品的改制和量身定制



产品参数:
