xyy系列

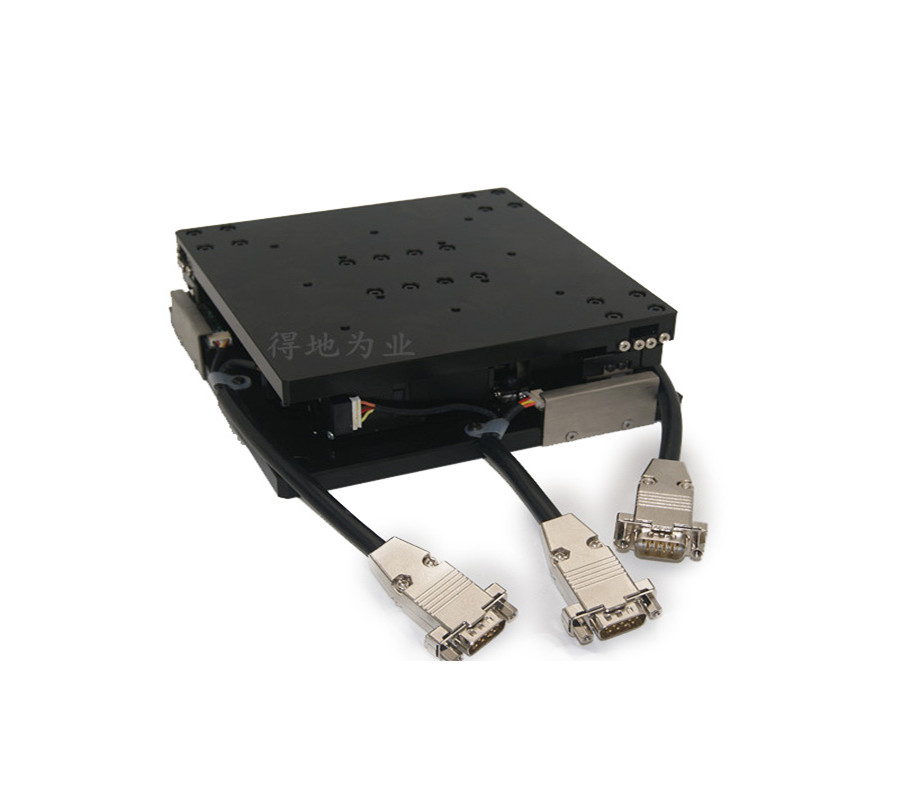

XXY-160

XXY-160

产品说明
■最大行程是以工作台位于中心计算
■工作台及基座材质可另选S50C、S50C+ 调质HRC28-32
■原材料为45#,其表面处理可另选无电解镍或表面黑色处理
产品介绍

■最大行程是以工作台位于中心计算 ;
■工作台及基座材质可另选S50C、S50C+ 调质HRC28-32 ;
■原材料为45#,其表面处理可另选无电解镍或表面黑色处理 ;

产品参数:

产品型号 XXY-160

台面尺寸  160x160
基座尺寸 170x170
滚珠丝杆直径 ф6
丝杆导程 1
高度 52
行程 ±5×±5
角度(θ) ±4.4°
主体材料 45#
导轨 交叉滚柱导轨
主质材-表面处理 表面镀黑铬

重复定位精度
旋转半径 91.2195
平行度 ±30μ
台面平整度 60µ

电机 型号 28BYG
工作电压 V DC24
步进角° 1.8
传感器 原点传感器
限位传感器
型号 微型光电开关
工作电压 DC5-24V±10%
工作电流 ≤50ma
电源接口 型号 RS232串口9针公接头
承载 水平使用中心 kg 30
自重 带电机 kg 12
