xyy系列

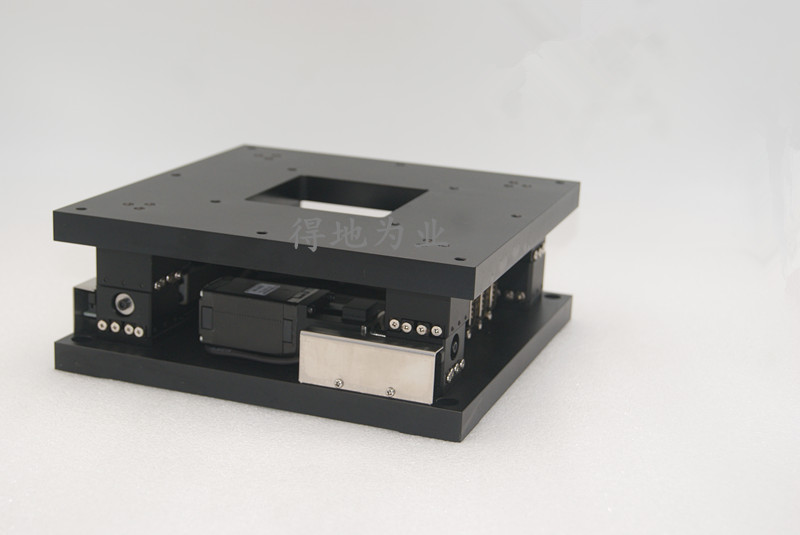

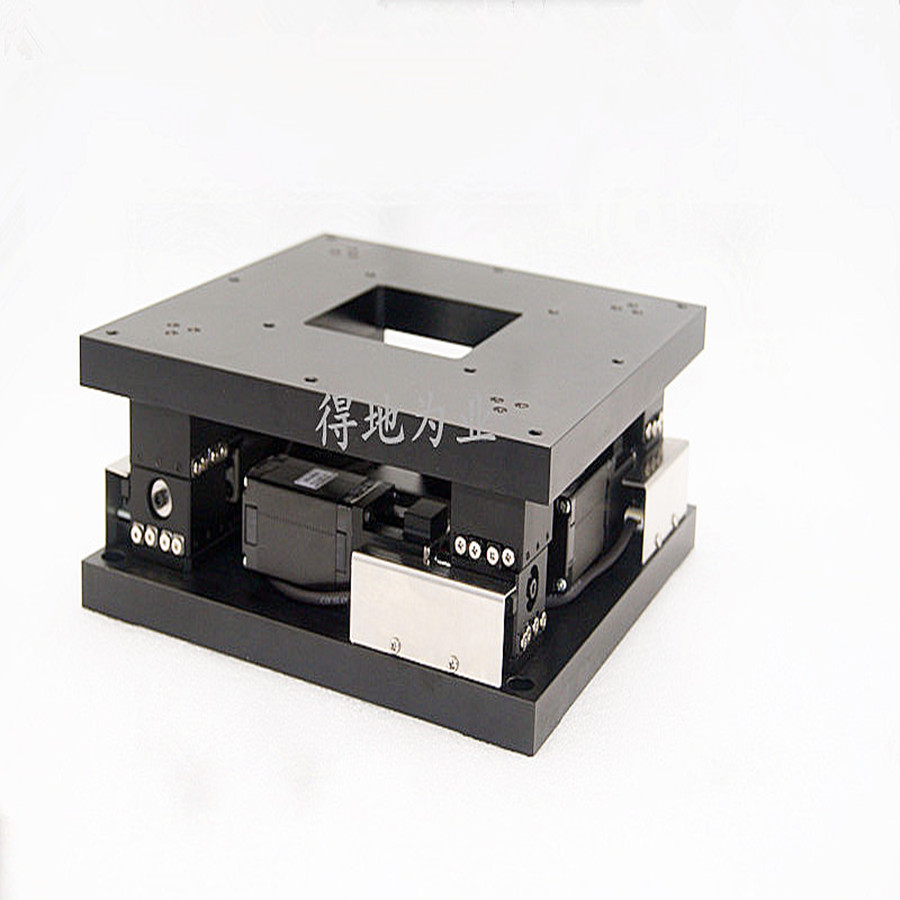

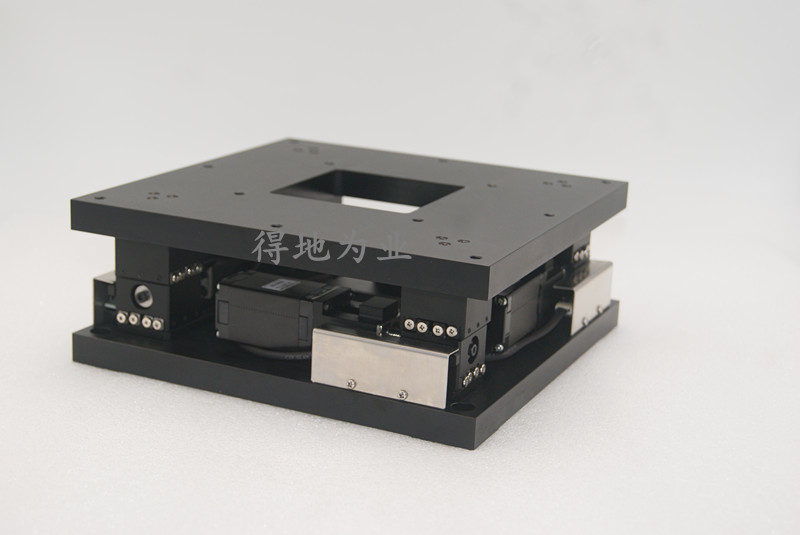

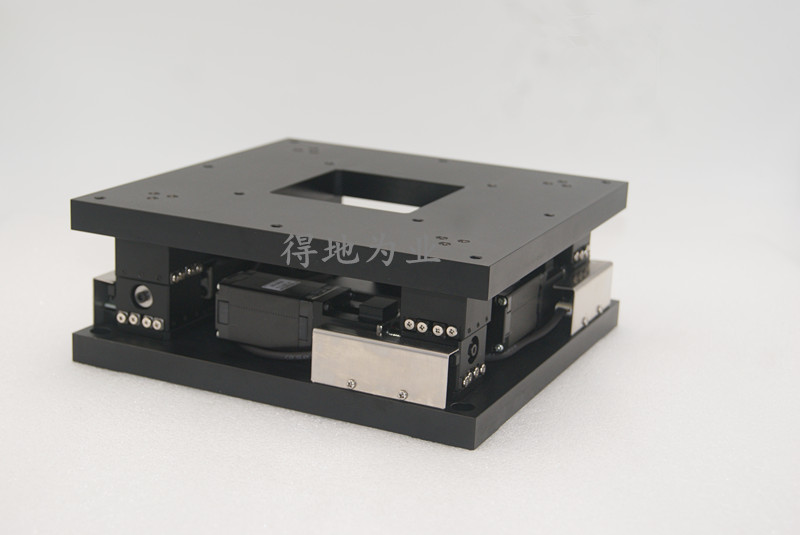

XYY-210

XYY-210

产品说明
■最大行程是以工作台位于中心计算
■工作台及基座材质可另选S50C、S50C+ 调质HRC28-32
■原材料为S50C或S50C+ 调质HRC28-32,其表面处理可另选无电解镍或表面黑色处理
■原材料为铝合金,表面发黑氧化处理
产品介绍

■最大行程是以工作台位于中心计算

■工作台及基座材质可另选S50C、S50C+ 调质HRC28-32
■原材料为S50C或S50C+ 调质HRC28-32,其表面处理可另选无电解镍或表面黑色处理

■原材料为铝合金,表面发黑氧化处理

产品参数:

产品型号 XYY-210
结构描述 台面尺寸mm 210×210
基座尺寸mm 210×210
高度 81.2mm
行程 ±7×±7
角度(
θ)
±5.0°
主体材料 铝合金/S50C
表面处理 阳极氧化发黑/表面黑色处理
台面承载 30KG
精度描述 螺杆规格 滚珠丝杆(导程1.0mm)
反复定位精度 5μm
平行度 ±30μm
自    重    4.8KG
旋转圆半径 106.07mm
