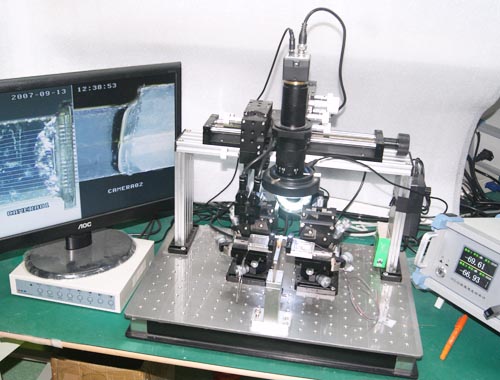

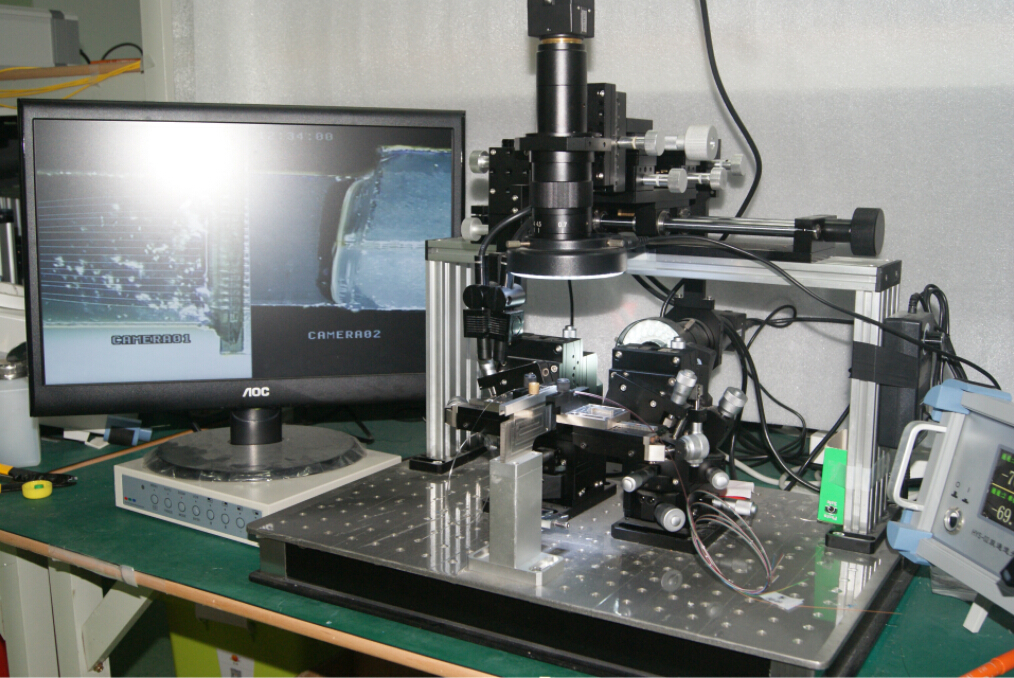

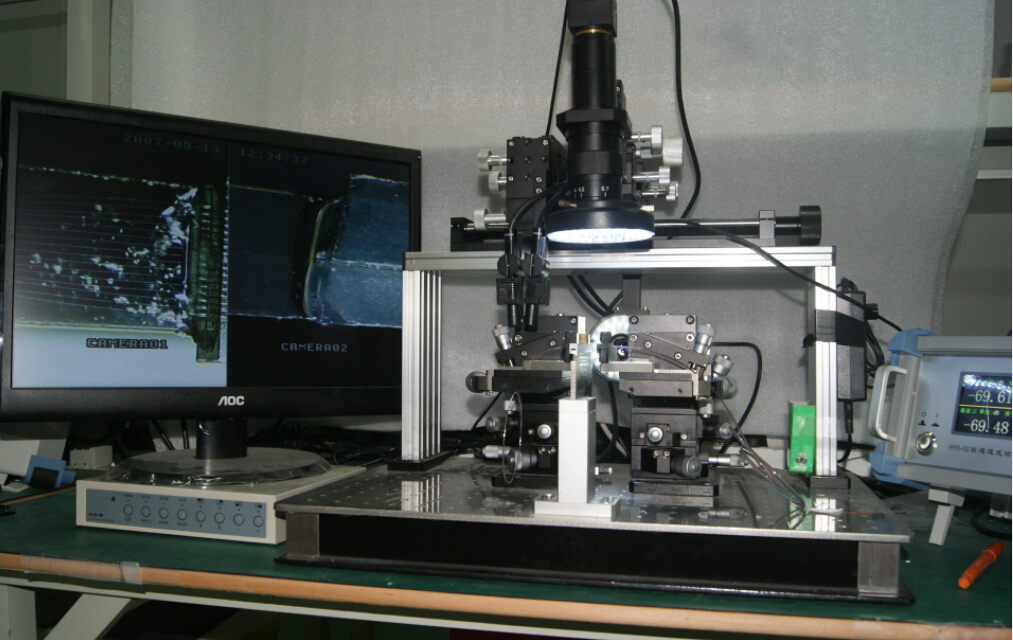

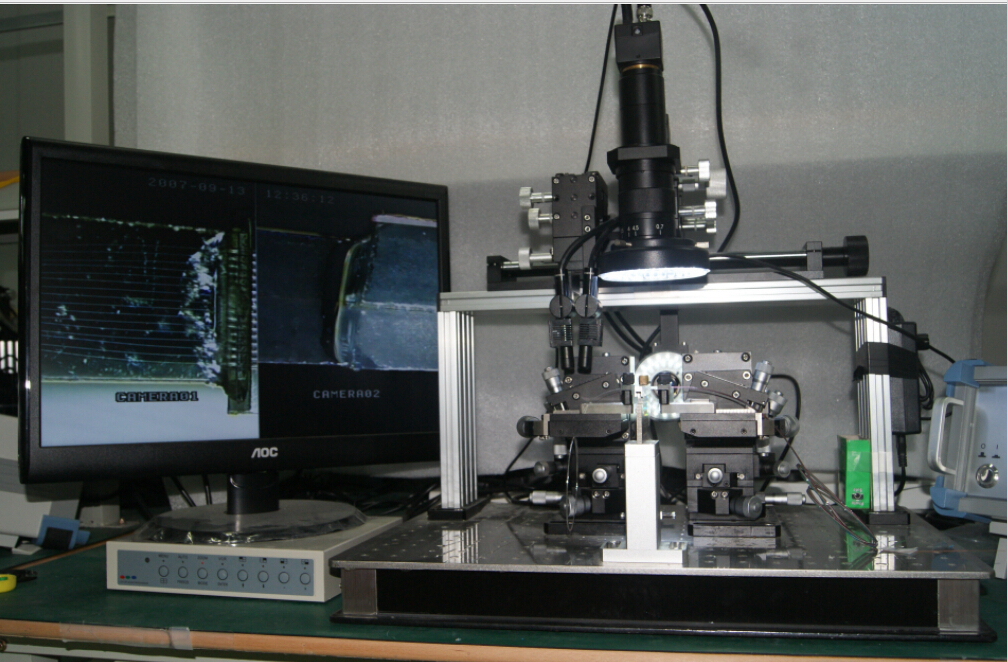

PLC手动光波导调芯系统
PLC耦合封装系统

PLC耦合封装系统

产品说明
1)产品特色
♦精确、可靠的调节精度
♦模块化设计,非常容易扩展和更新
♦支持端面有倾斜角度的波导
♦更新夹具就可适用各种器件,有利于研究与开发
♦可根据客户的特殊要求定制
♦可实现安全的国产化,节约成本,适合中国国情
♦交货期短,有专业的技术支持和售前、售后服务
2)主要功能
♦可对光纤列阵进行6个自由度手动调整,安全满足所有需要
♦各个器件的拆卸采用手动的方式
♦在器件上方和后面均设有观察系统,方便手动对准操作
♦高清监视器,高分辨率CCD和镜头配置,影响高清
♦可以对器件进行点胶和UV光固化
♦可为客户提供器件评价功能
3)基本操作过程
♦利用上端观察系统及波导侧面观察系统,粗略对准输入端,使入射光基本进入光波导
♦利用输入、输出端的柳州调节单元,并利用输出端的功率计精密对准调整
♦在输入和输出端,分别点UV胶
♦光源光功率计配合测量每一个通道
♦UV光辐照固化,并再用双通道光功率计测量每一个通道,完成对准封装
♦取下器件
4)使用器件
♦入射端:光纤列阵(N通道),单模光纤
♦波导:AWG(1*M)、WG(N*M)
♦出射端:光纤列阵(M通道)
产品介绍

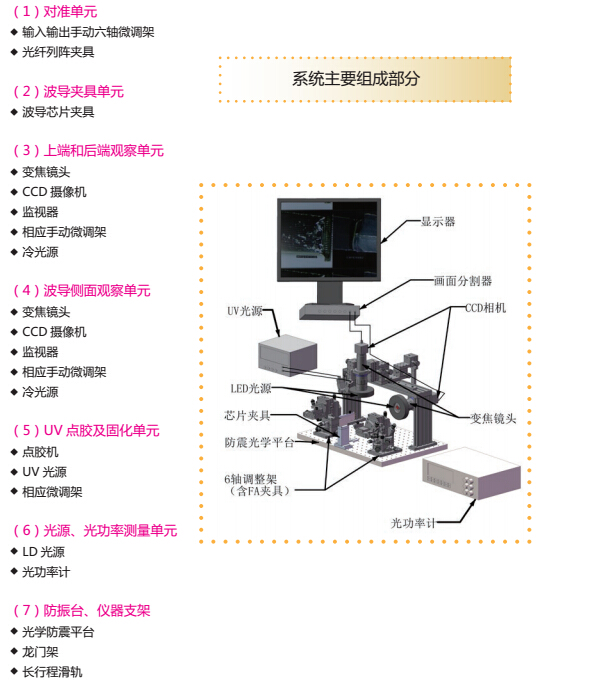

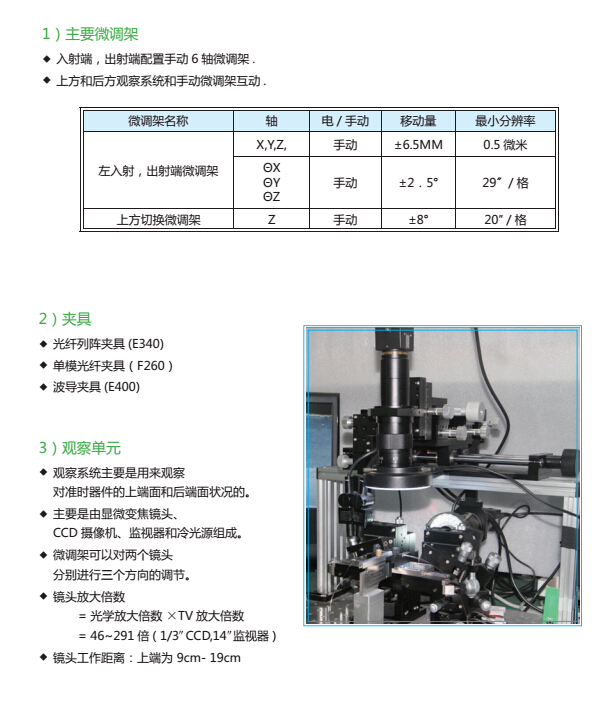

系统主要单元及参数:
